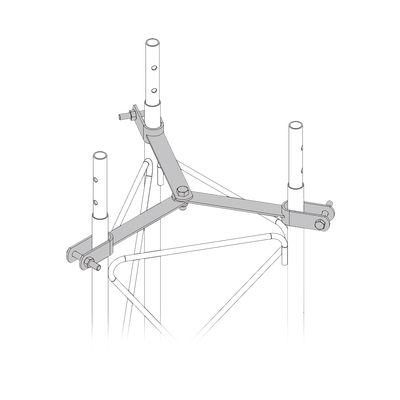

Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.
- $ 1,199.00
- Brand: SYSCOM TOWERS
- Availability: In Stock
- SKU: SJB-35G
Características Principales Cumple normas ISO 9000 para calidad superior Brida tipo delta con apoyo central Distribución uniforme de tensión en cables Galvanizado por inmersión en caliente Incluye tornillería grado 5...
Tags: marca:SYSCOM TOWERS , proveedor:Syscom , sku:SJB-35G , supplier:Syscom , syscom
Características Principales
- Cumple normas ISO 9000 para calidad superior
- Brida tipo delta con apoyo central
- Distribución uniforme de tensión en cables
- Galvanizado por inmersión en caliente
- Incluye tornillería grado 5 y tuerca de seguridad
Aplicaciones
- Para torres de sección STZ35G
- Instalaciones con grandes cargas de peso
- Grandes cargas superficiales de antenas
- Zonas con fuertes corrientes de viento
Notas de Instalación
- Instalación debe ser realizada por personal calificado
- Las distancias son solo recomendaciones de instalación
- Las longitudes de retenidas están calculadas para anclas a 70% de la altura
- Se recomienda estudio de resistencia del suelo para cimentación
- Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según aplicación
Dimensiones
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) |
|---|---|---|---|---|---|
| 3 | 2.1 | - | 2.5 | - | - |
| 6 | 4.2 | - | 5.4 | 2.7 | - |
| 9 | 6.3 | - | 8.1 | 4.0 | - |
| 12 | 8.4 | - | 11.0 | 6.0 | - |
| 15 | 10.5 | - | 14.0 | 9.0 | 4.5 |
| 18 | 12.6 | - | 17.0 | 11.0 | 5.6 |
Notas Adicionales
- Las torres con estabilizador sustituyen a la brida ubicada a 3/4 de altura
- Se recomienda instalar luces de obstrucción en todo momento
