Características Principales

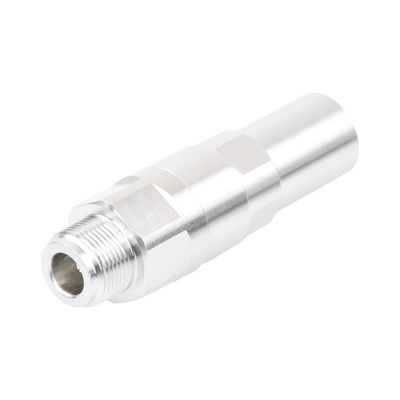

- Tipo N hembra conector para cables Heliax
- Diseño de cuerpo recto para instalación eficiente
- Soporta ángulo de montaje straight estándar
- Construcción robusta para durabilidad prolongada
- Optimizado para aplicaciones de radiofrecuencia
Especificaciones Generales
-
Tipo: N Hembra
-
Cuerpo: Recto
-
Serie: HELIAX® | Positive Stop™
-
Ángulo de montaje: Straight
-
Impedancia del conector: 50 ohm
-
Frecuencia de operación: 0 – 8800 MHz
-
Impedancia del cable: 50 ohm
-
Tercer orden IMD: -116 dBm @ 910 MHz
-
Prueba de IMD: Dos portadores +43 dBm
-
Tensión de operación RF: 707.00 V (vrms)
Especificaciones Eléctricas
-
Tensión de prueba DC: 2000 V
-
Resistencia contacto exterior: 0.30 mOhm (máx.)
-
Resistencia contacto interior: 2.00 mOhm (máx.)
-
Resistencia de aislamiento: 5000 MOhm (mín.)
-
Potencia promedio: 0.6 kW @ 900 MHz
-
Potencia pico: 10.00 kW (máx.)
-
Pérdida de inserción: 0.05 dB (típico)
-
Efectividad de blindaje: -130 dB
-
Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)
Especificaciones Mecánicas
-
Método de sujeción contacto exterior: Anillo abocardador
-
Método de sujeción contacto interior: Captivo
-
Recubrimiento contacto exterior: Trimetal
-
Recubrimiento contacto interior: Plata
-
Durabilidad de sujeción: 25 ciclos
-
Durabilidad de interfaz: 500 ciclos
-
Método durabilidad interfaz: IEC 61169-16:9.5
-
Fuerza de retención: 890 N | 200 lbf
-
Par de retención: 5.42 N-m | 48.00 in lb
-
Fuerza de inserción: 66.72 N | 15.00 lbf
-
Método fuerza inserción: MIL-C-39012C-3.12, 4.6.9
-
Tamaño nominal: 1/2 in
-
Diámetro: 22.35 mm | 0.88 in
-
Longitud: 73.65 mm | 2.90 in
-
Peso: 88.46 g | 0.20 lb
Especificaciones Ambientales
-
Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
-
Profundidad inmersión: 1 m
-
Prueba inmersión: Mating Unmated
-
Método prueba inmersión: IEC 60529:2001, IP68
-
Prueba chorros de agua: Mating Unmated
-
Método prueba chorros: IEC 60529:2001, IP66
-
Resistencia humedad: MIL-STD-202F, Método 106F
-
Choque mecánico: MIL-STD-202, Método 213, Condición I
-
Choque térmico: MIL-STD-202F, Método 107G, Condición A-1, Temp. baja -55 °C
-
Vibración: IEC 60068-2-6
-
Corrosión: MIL-STD-1344A, Método 1001.1, Condición A
Return Loss/VSWR
-
50–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
-
1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
-
2210–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
-
3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
-
4010–6000 MHz: VSWR 1.12 | Return Loss 25.00 dB
Cumplimiento Regulatorio
-
RoHS: 2011/65/EU Cumple por Exención
-
China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
-
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
Para cables coaxiales LP-450A, LDF4-50A
Herramientas recomendadas:
