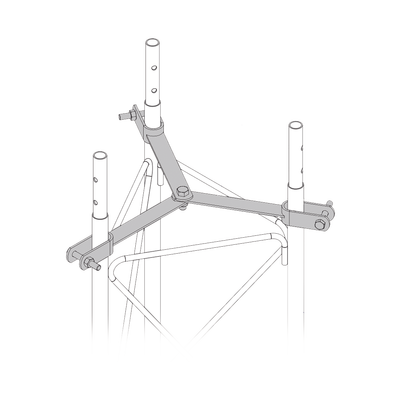

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
- $ 999.00
- Brand: SYSCOM TOWERS
- Availability: In Stock
- SKU: SJB-30G
Características principales Cumple normas ISO 9000 para calidad excepcional Brida tipo delta con punto de apoyo central Distribución uniforme de tensión en cables retenidos Galvanizado por inmersión en caliente para...
Tags: categoria:Redes e IT , marca:SYSCOM TOWERS , proveedor:Syscom , sku:SJB-30G , supplier:Syscom , syscom
Características principales
- Cumple normas ISO 9000 para calidad excepcional
- Brida tipo delta con punto de apoyo central
- Distribución uniforme de tensión en cables retenidos
- Galvanizado por inmersión en caliente para resistencia
- Incluye tornillería grado 5 y tuerca de seguridad
Aplicación
- Diseñada para Torres de sección STZ30G
- Para instalaciones con retenidas
- Sistema de distribución de tensión para cables de retenida
- Evita deformación de estructura por colocación inadecuada de retenidas
Notas de instalación
- Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
- Las anclas de piso pueden ser sustituidas por anclas de muro SAP01 o SAP01G según la aplicación
- La instalación debe ser realizada solo por personal calificado
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
Dimensiones de instalación
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) | h4 (m) | h5 (m) |
|---|---|---|---|---|---|---|---|
| 3 | 2.1 | - | 2.5 | - | - | - | - |
| 6 | 4.2 | - | 5.4 | 2.7 | - | - | - |
| 9 | 6.3 | - | 8.1 | 4.0 | - | - | - |
| 12 | 8.4 | - | 11.0 | 6.0 | - | - | - |
| 15 | 10.5 | - | 14.0 | 9.0 | 4.5 | - | - |
| 18 | 12.6 | - | 17.0 | 11.0 | 5.6 | - | - |
| 21 | 14.7 | - | 19.5 | 13.0 | 6.5 | - | - |
| 24 | 16.8 | - | 23.0 | 17.5 | 12.0 | 6.0 | - |
| 27 | 19.0 | - | 26.0 | 19.5 | 13.0 | 6.5 | - |
| 30 | 21.0 | - | 28.5 | 22.5 | 17.0 | 11.5 | 6.0 |
Notas adicionales
- Las distancias son solo recomendaciones de instalación
- Para cálculo de retenida extra en torres con estabilizador, este sustituye a la brida ubicada a 3/4 de altura de la torre o la más cercana a esta altura
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
- Se recomienda instalar luces de obstrucción en todo momento
