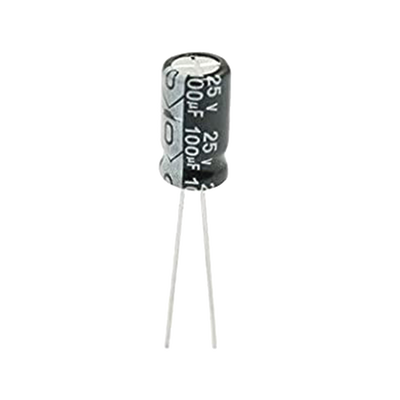

Características Principales
- Capacidad de 100 µF para almacenamiento efectivo de energía
- Tensión de trabajo de 25 VCC
- Temperatura máxima operativa de 105 °C
- Dimensiones compactas de 6.3 x 11 mm
- Diseño radial para montaje eficiente
Especificaciones Técnicas
-
Capacidad Nominal: 100 µF
-
Tensión Nominal: 25 VDC
-
Tolerancia de Capacidad: ±20% (a 120Hz, 20℃)
-
Rango de Temperatura: -40°C a +105°C
-
Factor de Disipación (tanδ): 0.26 (a 120Hz, 20℃)
-
Corriente de Rizado: 170 mA RMS (a 105°C, 120Hz)
-
Corriente de Fuga: ≤ 0.01CV o 3 µA (lo que sea mayor)
-
Vida Útil: 2000 horas a 105°C
-
Resistencia a Soldadura: 260°C max. durante 10 segundos
Dimensiones
-
Diámetro (D): 6.3 mm
-
Longitud (L): 11 mm
-
Pitch (p): 2.5 mm
-
Diámetro de terminales (d): 0.5 mm
-
Longitud de terminales (a): 1.5 mm
Aplicaciones
- Equipos de alta calidad y confiabilidad
- Equipos de alto CV (Capacidad x Voltaje)
- Ambientes de alta temperatura
Condiciones de Operación
-
Vida Útil: 2000 horas a 105°C
-
Estabilidad a Baja Temperatura: Impedancia Z(-25°C)/Z(+20°C) ≤ 2
-
Resistencia a Humedad: Cumple con normas IEC 60068-2-30
-
Clasificación RoHS: Conforme a RoHS SK
Multiplicador de Corriente de Rizado
-
120 Hz: 1.00
-
300 Hz: 1.10
-
1 KHz: 1.13
-
10 KHz - 100 KHz: 1.15
