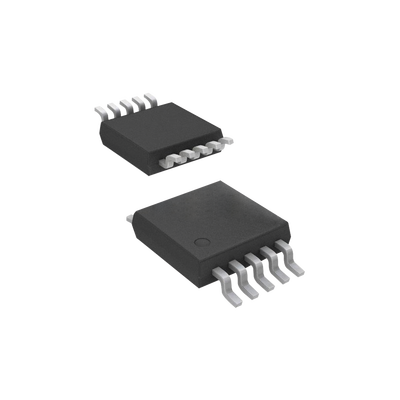

Circuito Integrado Amplificador de Audio 1.1 Watt, AB 10MSOP
- $ 99.00
- Brand: SYSCOM
- Availability: 6 In Stock
- SKU: 296-38129-1-ND
Características Principales Amplificador de audio de 1.1 watt integrado Compatibilidad con encapsulado AB 10MSOP Alta eficiencia energética en aplicaciones de audio Formato compacto para dispositivos portátiles Diseñado para reducir distorsiones...
Tags: categoria:Radiocomunicación , marca:SYSCOM , proveedor:Syscom , sku:296-38129-1-ND , supplier:Syscom , syscom
Características Principales
- Amplificador de audio de 1.1 watt integrado
- Compatibilidad con encapsulado AB 10MSOP
- Alta eficiencia energética en aplicaciones de audio
- Formato compacto para dispositivos portátiles
- Diseñado para reducir distorsiones en sonido
Especificaciones Principales
- Potencia de salida: 1.1W (típico) a 5V, 350mW (típico) a 3V
- Distorsión: <1% THD+N a 1kHz
- Corriente de apagado: 0.1µA (típico)
- PSRR: 62dB (típico) a 217Hz
- Tiempo de activación: 80ms (típico), 110ms (máx.)
Aplicaciones
- Teléfonos móviles
- Dispositivos electrónicos portátiles
- PDA's
- Sistemas de audio de bajo consumo
- Equipos de comunicación
Componentes Externos
- Ri: Resistencia de entrada inversora que establece la ganancia
- Ci: Capacitor de acoplamiento de entrada
- Rf: Resistencia de retroalimentación
- Cs: Capacitor de bypass de alimentación
- Cb: Capacitor de bypass para filtro de media alimentación
Protección ESD
- Susceptibilidad ESD: 2000V (modelo humano), 200V (modelo máquina)
- Protección interna limitada contra descargas electrostáticas
- Recomendado almacenamiento en espuma conductiva
- Evitar manipulación directa de terminales sin protección ESD
Características de Diseño
- Diseño Boomer™ para alta calidad de salida
- No requiere capacitores de salida o bootstrap
- Configurable mediante resistencias externas de ganancia
- Protección contra sobrecalentamiento
- Circuito de eliminación de ruido durante encendido/apagado
Conexiones
- 8 bump DSBGA
- VSSOP
- 9 bump DSBGA
- WSON
