Conector DIN 7-16 DIN Macho para cables de 7/8
Conector DIN 7-16 DIN Macho para cables de 7/8

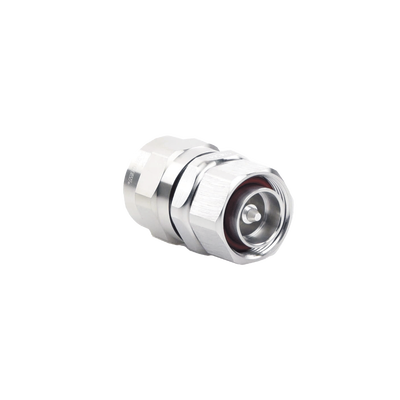

Conector DIN 7-16 DIN Macho para cables de 7/8", FXL-780, AVA5-50.

  • $ 999.00
  • Brand: ANDREW / COMMSCOPE
  • Availability: In Stock
  • SKU: 78-EZDM

Características Principales Conector DIN 7-16 macho para cables 7/8' Compatible con cables AVA5-50 / AL5-50 Aro auto-expandible para fácil ensamble Contacto central de oro (cautivo) Aislante dieléctrico de teflón para...

Tags: categoria:Radiocomunicación , marca:ANDREW / COMMSCOPE , proveedor:Syscom , sku:78-EZDM , supplier:Syscom , syscom

Características Principales

  • Conector DIN 7-16 macho para cables 7/8'
  • Compatible con cables AVA5-50 / AL5-50
  • Aro auto-expandible para fácil ensamble
  • Contacto central de oro (cautivo)
  • Aislante dieléctrico de teflón para mayor seguridad
Especificaciones Eléctricas
  • Impedancia: 50 ohm
  • Frecuencia: 0 – 5000 MHz
  • IMD 3er orden: -116 dBm @ 1800 MHz
  • Voltaje RF: 1415.00 V
  • Prueba DC: 4000 V
  • Resistencia Contacto Exterior: 1.50 mOhm
  • Resistencia Contacto Interior: 0.40 mOhm
  • Resistencia Aislamiento: 5000 MOhm
  • Potencia Pico: 40.00 kW
  • Pérdida Inserción: 0.05 dB
Especificaciones Mecánicas
  • Ajuste Contacto Exterior: Clamp
  • Ajuste Contacto Interior: Cautivo
  • Recubrimiento Exterior: Trimetal
  • Recubrimiento Interior: Plateado
  • Durabilidad: 25 ciclos
  • Durabilidad Interfaz: 500 ciclos
Especificaciones Ambientales
  • Temperatura Operación: -40 °C a +85 °C
  • Temperatura Almacenamiento: -55 °C a +85 °C
  • Profundidad Inmersión: 1 m
  • Prueba Inmersión: IEC 60529:2001, IP68
  • Prueba Chorro Agua: IEC 60529:2001, IP66
  • Resistencia Humedad: MIL-STD-202F, Método 106F
  • Choque Mecánico: MIL-STD-202F, Método 213B
  • Vibración: IEC 60068-2-6
  • Corrosión: MIL-STD-1344A, Método 1001.1
Dimensiones
  • Tamaño Nominal: 7/8'
  • Diámetro: 37.21 mm | 1.47'
  • Longitud: 53.30 mm | 2.10'
  • Peso: 169.87 g | 0.37 lb

Return Loss/VSWR

Banda de Frecuencia VSWR Return Loss (dB)
50–1000 MHz 1.02 40.00
1000–1900 MHz 1.03 38.00
1900–2200 MHz 1.03 36.00
2200–2700 MHz 1.05 32.00
2700–3600 MHz 1.07 30.00
3600–5000 MHz 1.09 27.00

* Pregunte por tiempo de entrega.
