Características Principales

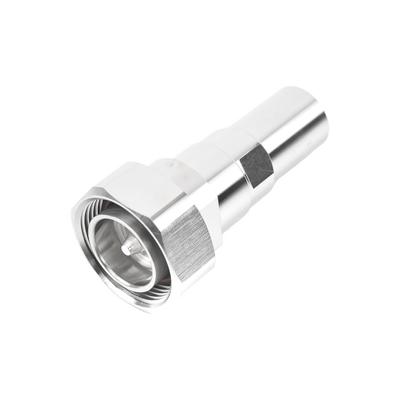

- Conector DIN 7-16 macho para LDF4-50A
- Impedancia de 50 ohmios para estabilidad óptima
- Frecuencia de operación hasta 8800 MHz
- Potencia promedio: 1.1 kW a 900 MHz
- Pérdida de inserción: típicas 0.05 dB
Especificaciones Eléctricas
-
Impedancia: 50 Ω
-
Frecuencia de operación: 0 – 8800 MHz
-
Potencia promedio: 1.1 kW @ 900 MHz
-
Pico de potencia: 40.00 kW
-
Pérdida de inserción: 0.05 dB
-
Efectividad de blindaje: -110 dB
-
3er Orden IMD: -120 dBm @ 910 MHz
-
Voltaje RF Máximo: 1415.00 Vrms
-
Voltaje de prueba DC: 4000 V
-
Resistencia contacto exterior: ≤1.50 mΩ
-
Resistencia contacto interior: ≤0.80 mΩ
-
Resistencia de aislamiento: ≥5000 MΩ
Especificaciones Mecánicas
-
Tipo de conexión: Recto
-
Marca: HELIAX® | Positive Stop™
-
Diámetro: 34.60 mm (1.36 in)
-
Longitud: 68.67 mm (2.70 in)
-
Peso: 120.09 g (0.26 lb)
-
Material contacto exterior: Recubrimiento Trimetal
-
Material contacto interior: Plata
-
Durabilidad conexión: 25 ciclos
-
Durabilidad interfaz: 500 ciclos
-
Fuerza de retención: 890 N | 200 lbf
-
Par de retención: 5.42 N·m | 48.00 in lb
-
Fuerza de inserción: 200.17 N | 45.00 lbf
Especificaciones Ambientales
-
Rango de temperatura: -55 °C a +85 °C
-
Almacenamiento: -55 °C a +85 °C
-
Profundidad de inmersión: 1 m
-
Protección IP: IP68 (Inmersión) y IP66 (Chorro de agua)
-
Prueba de vibración: IEC 60068-2-6
-
Prueba de choque térmico: MIL-STD-202F, Method 107G
-
Prueba de corrosión: MIL-STD-1344A, Method 1001.1
Cumplimiento Normativo
-
RoHS: 2011/65/EU Compliant by Exemption
-
China RoHS: SJ/T 11364-2006 Above MCV
-
ISO 9001:2008: Sistema de gestión de calidad
Return Loss/VSWR
-
45–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
-
1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
-
2200–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
-
3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
-
4010–6000 MHz: VSWR 1.11 | Return Loss 26.00 dB
-
6010–8000 MHz: VSWR 1.15 | Return Loss 23.00 dB
Para cables coaxiales LP-450A, LDF4-50A
Herramientas recomendadas:
