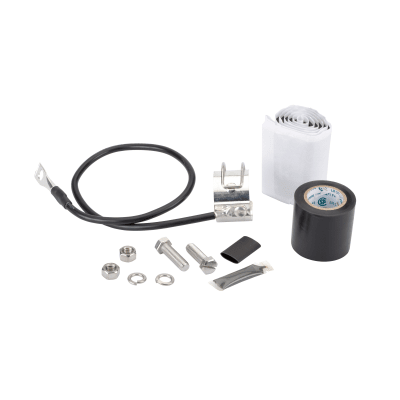

Kit de Aterrizaje Sure Ground para Cable de 1 / 2", Longitud 24"
- $ 599.00
- Marca: CommScope
- Disponibilidad: 9 Disponible
- SKU: SG12-06B2A
Características principales Incluye cinta contra agua y accesorios de sujeción Instalación rápida tipo clip Terminal para aterrizar uno o dos puntos a tierra Cumple estándares MIL-STD e IEC Fabricado de...
Etiquetas: categoria:Radiocomunicación , marca:ANDREW / COMMSCOPE
Características principales
- Incluye cinta contra agua y accesorios de sujeción
- Instalación rápida tipo clip
- Terminal para aterrizar uno o dos puntos a tierra
- Cumple estándares MIL-STD e IEC
- Fabricado de acero inoxidable
Especificaciones eléctricas
- Manejo de corriente: 100.000 amperios (prueba MIL-STD-1757)
- Resistencia de unión: Máximo 0.001 ohmios (MIL-STD-188-124A)
- Protección contra rayos: IEC 1024-1
Especificaciones mecánicas
- Material: Acero inoxidable
- Material de remaches: Cobre estañado
- Tipo de asas: Luga de dos agujeros
- Tamaño del hilo: 3/8 pulgada
- Diámetro compatible: 15.494 mm a 16.51 mm (0.61' a 0.65')
- Longitud del conductor: 609.6 mm (24')
